Berikut dua model Timer Kolam Renang merk Intermatic yang sering digunakan berikut cara instalasinya.
Timer kolam renang sendiri adalah sebuah perlengkapan tambahan yang membantu tugas perawatan kolam renang.
Seperti namanya, timer bisa mengatur waktu kapan instalasi listrik, dalam hal ini pompa kolam renang, menyala dan mati.
Baca Juga
Dengan begitu, anda tidak perlu repot ke ruang mesin untuk menghidupkan/mematikan pompa ketika ingin melakukan perawatan rutin.
Nah, salah satu merek yang sering digunakan adalah Intermatic. Kami akan jelaskan dua model diantaranya berikut ini.
Daftar Isi
Apa Itu Timer Kolam Renang Intermatic?
Ada banyak merek timer kolam renang yang bisa anda gunakan. Namun, merek Intermatic bisa jadi pilihan karena kehandalannya.
Intermatic sendiri adalah sebuah brand yang menjual peralatan listrik yang berasal dari Canada. Produk mereka banyak dijual di pasar Amerika Serikat dan sekitarnya.
Merek ini memang agak sulit ditemukan di toko-toko kolam renang maupun peralatan listrik biasa. Barang ini bisa didapatkan dari beberapa situs jual beli online khusus peralatan listrik.
Karena kehandalannya dan mendapatkannya yang cukup sulit, harganya pun cukup tinggi. Tapi, ini bisa jadi investasi peralatan kolam renang dalam jangka panjang.
Model Timer Intermatic
Ada dua model intermatic yang sering digunakan, yakni T104 dan T101. Perbedaan keduanya ada pada penggunaan dayanya.

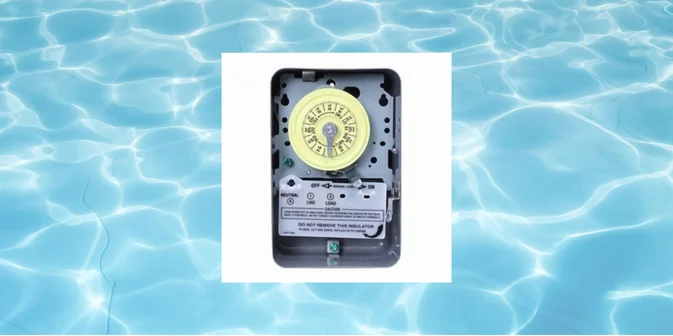

Seri T101 dirancang untuk aplikasi industri, komersial, dan perumahan.
Perangkat ini memiliki peringkat tenaga kuda tinggi yang ideal untuk beban hingga 40 amp resistif dari 125 volt dan kontrol saklar waktu 24 jam.
Timer ini ditawarkan dengan penutup plastik atau logam dan dalam 115V atau 230V.

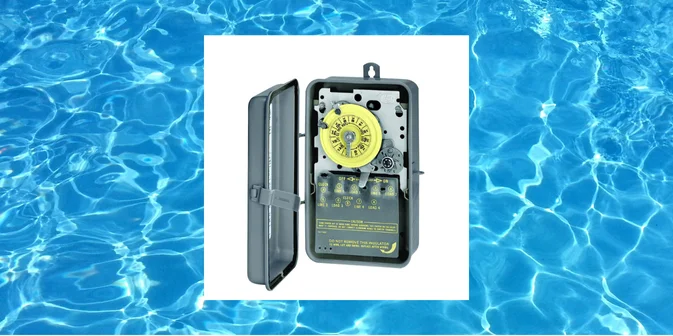

Sementara itu, seri Intermatic T104 dirancang untuk aplikasi industri atau komersial tugas berat yang menggunakan HP yang lebih tinggi.
Sama seperti Seri T101, pengatur waktu T104 hanya dirancang untuk menghidupkan dan mematikan peralatan kolam renang.
Pengatur waktu ini dilengkapi dengan satu tripper “Hidup” dan satu tripper “Mati” tetapi dapat mengakomodasi hingga 12 posisi Hidup/Mati.
Cara Instalasi Timer Kolam Renang Intermatic
Hal pertama yang harus diperhatikan adalah pastikan daya telah dimatikan di panel pemutus. Untuk keamanan ekstra, matikan juga pemutus ‘Pool’ pada panel utama rumah.
Di bawah ini adalah rincian cara instalasi dua model Timer Kolam Renang dari merek Intermatic.
1. 240V atau model T104
Model 240V atau model T104 memiliki 5 sekrup kuningan (terminal) di bawah penutup isolator plastik. Lihat diagram pengkabelan pada pintu pengatur waktu untuk informasi lebih lanjut.
Setelah mengamankan saluran kabel (fleksibel atau kaku) ke kotak, lepaskan dengan konektor saluran 3/4” yang tepat.
Pertama, kencangkan kabel arde hijau ke sekrup arde hijau, lalu sambungkan dua kabel lainnya ke terminal #1 dan #3.
2. 120V atau model T101
Model 120V atau model T101 memiliki 3 sekrup kuningan (terminal) di bawah penutup isolator plastik. Lihat diagram pengkabelan yang disertakan dengan timer baru, atau yang tercetak di pintu kotak timer.
Kencangkan saluran kabel ke knock out dengan konektor saluran yang tepat, dan pertama-tama sambungkan kabel arde hijau ke sekrup arde hijau berlabel GRD.
Jika kabel 120V Anda berwarna dengan benar, kabel Putih terhubung ke terminal A, dan kabel Hitam terhubung ke terminal 1.
Jika tidak yakin, kabel Putih (Netral) terhubung ke buss bar netral di panel pemutus, dan kabel Hitam (Line) akan terhubung ke pemutus sirkuit.
Kencangkan semua sekrup kuningan dengan aman, untuk menahan semua kabel pada tempatnya. Pasang kembali penutup isolator plastik, nyalakan daya, dan amati pemeriksaan motor secara visual. <DP>
